振動環境試験室は,電気部品の試験のためにGMW3172を満たす

自動車業界では、電気部品の信頼性と性能が最も重要です。停止Hass＆Asmed Vibration Test Chambersは、電気コンポーネントテストのためにGMW3172を満たすように設計されており、これらのコンポーネントが実際の操作の厳しさに耐えて一貫した機能を提供できるようにする上で重要な役割を果たします。

この最先端の振動試験チャンバーは、GMW3172に従って自動車の電気部品を包括的なテストスイートにさらすことに専念しています。自動車メーカー、ティア1サプライヤー、および研究機関にサービスを提供しています。主な目的は、さまざまな振動および環境条件下でのセンサー、コネクタ、制御モジュール、配線ハーネスなどの電気コンポーネントの耐久性と完全性を評価することです。

これらのコンポーネントが車両の寿命中に遭遇する可能性のある過酷な振動とストレスをシミュレートすることにより、メーカーは潜在的な弱点を特定し、設計を最適化し、自動車電気システムの全体的な品質と信頼性を高めることができます。

チャンバーは、外部電磁干渉に対する優れた保護を提供する頑丈な材料で構成されています。壁は、ファラデーケージとして機能する導電性および強磁性材料で作られており、内部テスト環境を迷った電磁界から保護します。

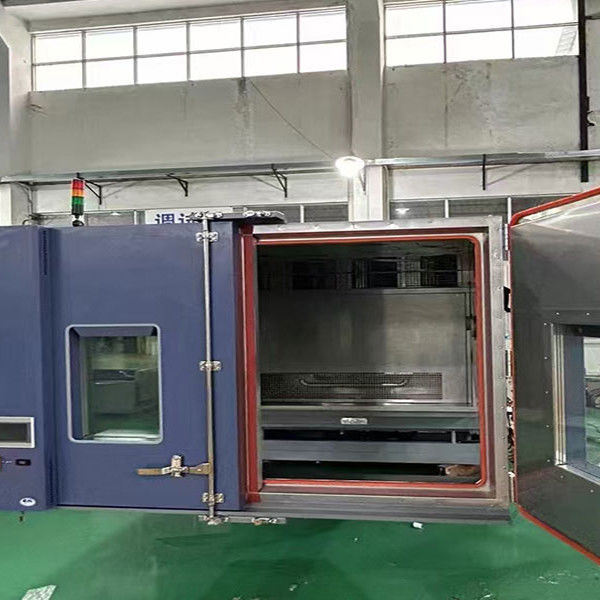

インテリアは、適切な位置決めと安全な取り付けを確保するために、調整可能なラックと備品を備えた、さまざまな電気コンポーネントに対応するように設計されています。ドアには、信頼できるシーリングメカニズムと表示ウィンドウが装備されているため、シールドされた環境の完全性を損なうことなく、オペレーターがテストプロセスを監視できます。

振動システム：幅広い振動周波数と振幅を生成できます。 5 Hzから2000 Hzまでの振動を生成し、50 mmまでの振幅を備えています。振動システムは非常に正確であり、複雑な振動プロファイルのプログラミングが、荒れた道路、エンジン振動、高速操作などのさまざまな駆動条件を複製できるようにします。

温度と湿度の制御：チャンバーは、通常は-40°Cから +80°Cの広い温度範囲を維持でき、精度は±0.5°Cです。湿度コントロール範囲は、相対湿度が10％から95％に及び、±3％RHの精度で拡張されます。これらの環境制御は、温度と湿度が電気部品の性能と信頼性に大きな影響を与える可能性があるため、不可欠です。

コントロールパネルはユーザーフレンドリーであり、オペレーターは振動周波数、振幅、温度、湿度、テスト期間などのテストパラメーターを簡単に設定および調整できます。現在の環境条件と振動ステータス、およびアラームや警告のリアルタイムディスプレイを提供します。

チャンバーは、すべての関連するテストデータを記録する包括的なデータ収集システムと統合されています。これには、振動波形、温度と湿度の履歴、およびコンポーネントの電気性能の観察可能な変化が含まれます。データは、組み込みメモリに保存するか、外部ストレージデバイスにエクスポートして、さらなる分析を行うことができます。

チャンバーとテストサンプルへの損傷を防ぐために、過剰な体温、過剰湿気、および過剰振動保護システムが整っています。緊急停止ボタンは簡単にアクセスできます。異常な温度変動、湿度レベル、振動誤動作、またはその他の機器の故障についてアラームがトリガーされます。

チャンバーには、テストプロセス中に生成される可能性のある潜在的に有害なガスまたは蒸気を処理するための適切な換気および排気システムも装備されています。さらに、チャンバーのシールドは、テスト中に放出される可能性のある電磁放射からオペレーターを保護するのに役立ちます。

50 mmの振幅を備えた5 Hzから2000 Hzまでの振動を生成する機能により、電気成分の包括的な評価が可能になります。低周波振動は、でこぼこの道路でのエンジンのアイドリングまたは運転によって引き起こされるゆっくりとした振動を模倣できますが、高周波振動は、高速回転成分または電気スイッチングに関連する急速な振動を再現できます。

±0.5°Cの精度と±3％RH精度の10％〜95％RH湿度範囲の-40°C〜 +80°Cの温度範囲は、テストに幅広い環境条件を提供します。電気部品は、さまざまな気候と操作条件で確実に機能できる必要があります。

チャンバーは、テストする電気部品のサイズと量に応じて、通常は3m³〜15m³の範囲のカスタマイズ可能なテストボリュームを提供します。ペイロード容量は、最大数トンの最大容量で、かなりの量のコンポーネントを処理するように設計されています。

データ収集システムは、最大1000 Hzの頻度でデータをサンプリングします。振動データの解像度は、それぞれ周波数と振幅に対して0.1 Hzと0.1 mmです。温度データの解像度は0.1°Cで、湿度データの解像度は0.1％RHです。

チャンバーは、自動車の電気部品がサービス寿命中に直面する可能性のある振動、温度、湿度の複合効果を複製します。コンポーネントをこれらの現実的な条件にさらすことにより、メーカーはフィールドで確実に機能することを保証できます。

さまざまな電気コンポーネントプロトタイプに関する一連のテストを通じて、チャンバーから取得したデータを使用して製品設計を最適化できます。エンジニアは、振動、温度、湿度のストレスを組み合わせて、さまざまな材料、幾何学、製造技術の性能を分析できます。

自動車の電気コンポーネントの研究開発の分野では、HASSを停止し、同意振動テストチャンバーは貴重な洞察を提供します。研究者はそれを使用して、新しい材料の基本的特性と、振動、温度、湿度との相互作用を研究することができます。
